Quelles sont les utilisations du ruban adhésif en feuille de cuivre ?
La série de rubans en feuille de cuivre de Yousan Technology comprend principalement la série de rubans en feuille de cuivre nanocarbone P1500Series, la série de rubans en feuille de cuivre monoconducteur P0700Series et la série de rubans en feuille de cuivre à double conducteur P0700DSeries.

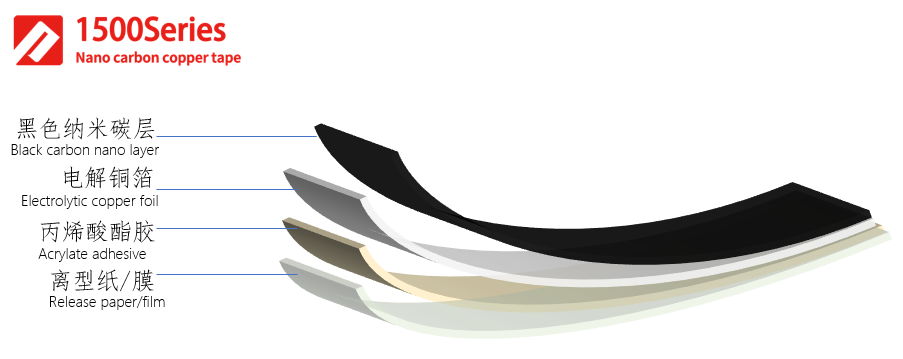

| Structure du produit du ruban en feuille de cuivre nanocarbone
|

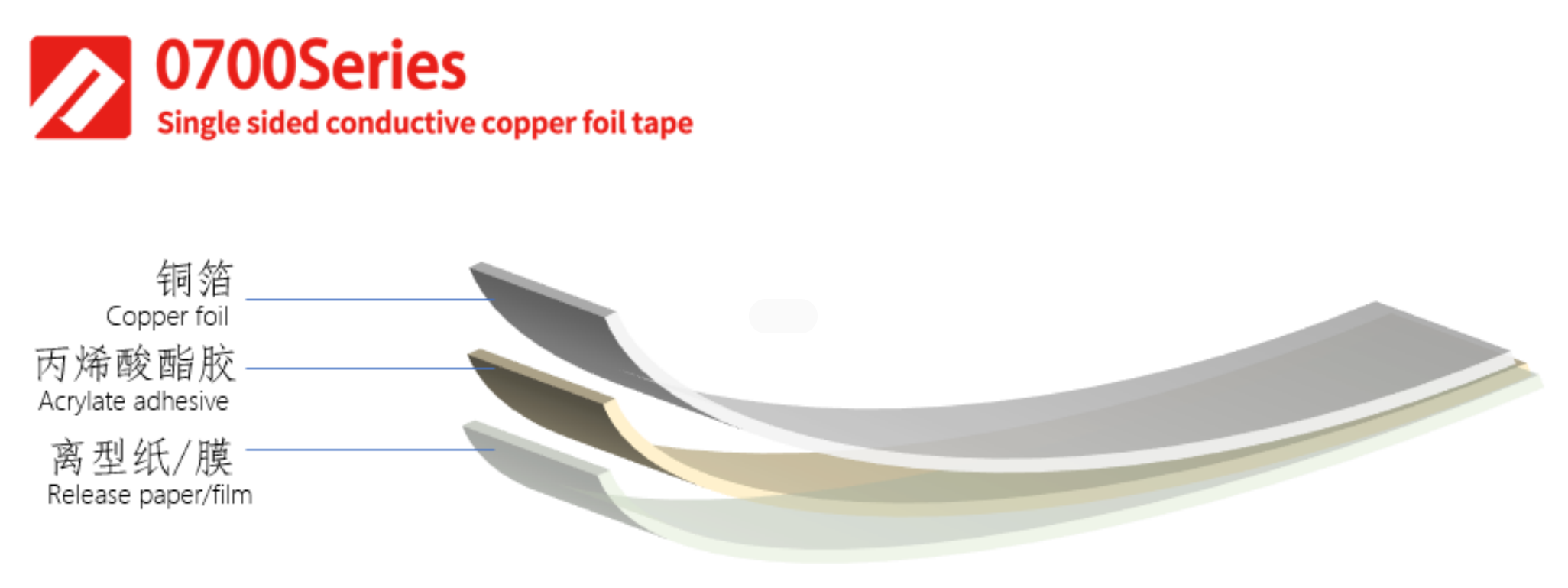

| Structure du produit de ruban en feuille de cuivre monoconducteur
|

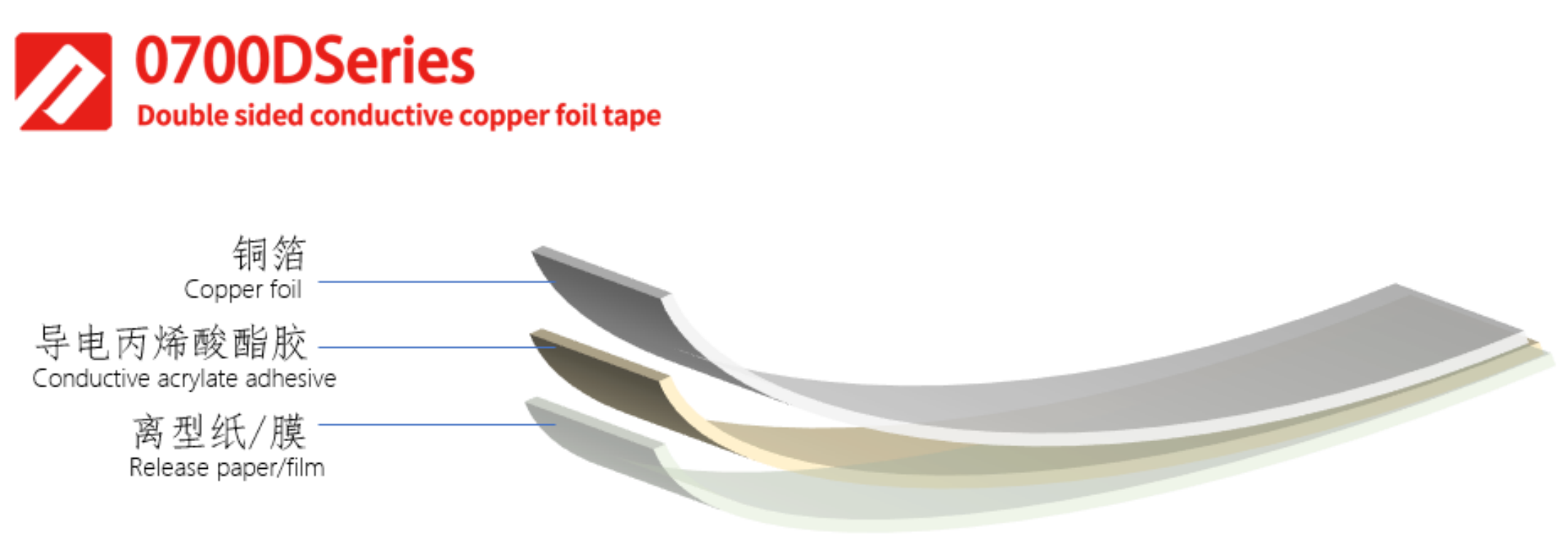

| Structure du produit de bande de cuivre à double conducteur
|
Principalement utilisé dans :
- Connexion et continuité : connexion et continuité des parties structurelles internes des équipements électroniques tels que les téléphones portables, tablettes, ordinateurs, etc.
- Blindage du signal : blindage du signal pour téléphones mobiles, ordinateurs, navigateurs et autres appareils électroniques dotés de fonctions de communication
- Interférence anti-électromagnétique : empêche les interférences de signal provenant d’équipements de communication tels que les téléphones portables et les téléviseurs, ainsi que
- d’équipements électroniques tels que les imprimantes et les scanners.
- Conduction thermique et dissipation thermique : conduction thermique et dissipation thermique de tous les équipements électroniques et électriques tels que les téléphones portables, ordinateurs, téléviseurs, etc.
- Blindage des câbles : blindage électromagnétique des fils, câbles et matériaux en bandes

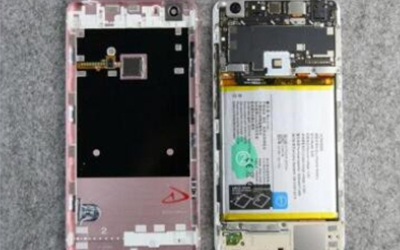

 Blindage des signaux |  Conduite de connexion |
 |  |

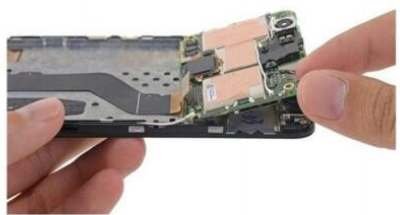

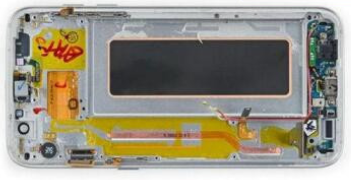

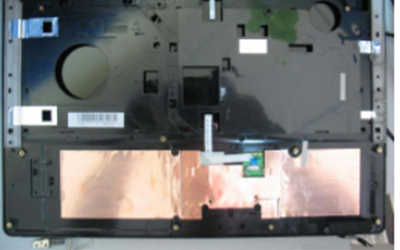

| Conduction thermique et dissipation thermique | Blindage électromagnétique |
 |  |

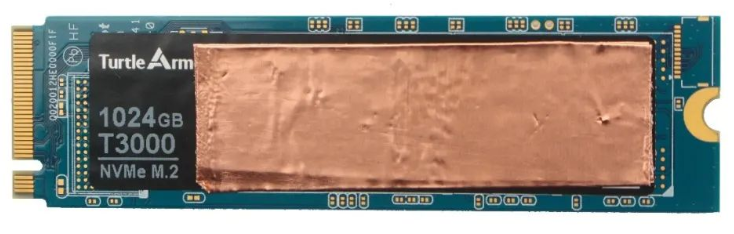

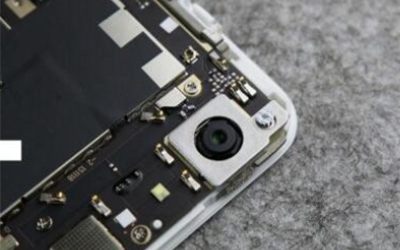

| Bouclier conducteur | Conduction thermique du module de mémoire |

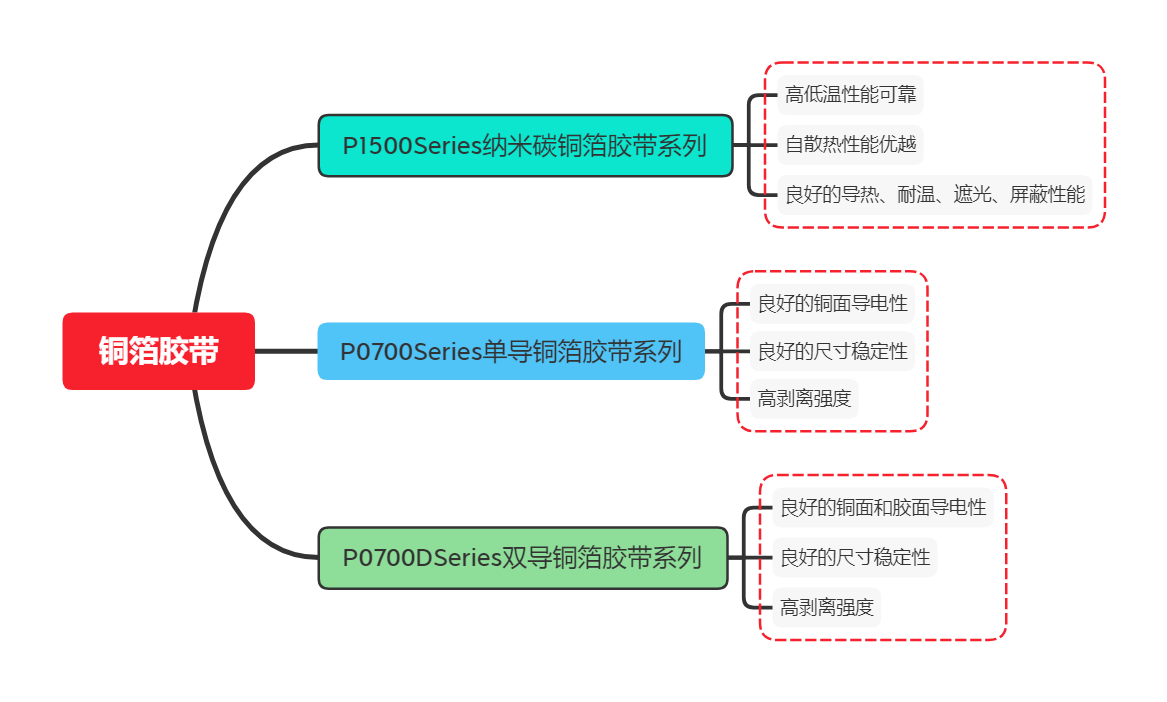

Les principales caractéristiques de chaque série de rubans en feuille de cuivre de Yousan Technology sont les suivantes :
Tableau des paramètres de produit du ruban en feuille de cuivre nanocarbone
Articles de test Méthode d’essai Unité Type de produit P1503 P1505 P1506 P1508 P1510 P15155 Couleur Inspection visuelle – Noir Noir Noir Noir Noir Noir Type de colle – – Acrylique Acrylique Acrylique Acrylique Acrylique Acrylique Matériel de base – – Feuille de cuivre nano-carbone Feuille de cuivre nano-carbone Feuille de cuivre nano-carbone Feuille de cuivre nano-carbone Feuille de cuivre nano-carbone Feuille de cuivre nano-carbone Épaisseur du substrat ASTM D-3652 mm 0.009 0.03 0.03 0.05 0.07 0.07 Épaisseur totale ASTM D-3652 mm 0.03 0.05 0.06 0.08 0.09 0.155 Résistance au pelage (180°) ASTM D-3330 N/inch（N/cm） 10(4) 12(4.8) 12(4.8) 12(4.8) 12(4.8) 15(6) Maintien de la température ambiante GB/T4851-1998 H 8 12 12 12 12 24 Conductivité thermique de base ASTMD5470 W/mk 400 400 400 400 400 400 Conductivité thermique de la couche composite ASTMD5470 W/mk 600～800 600～800 600～800 600～800 600～800 600～800 Résistance à la température à long terme GB∕T 32368-2015 ℃ 80 80 80 80 80 80 Résistance à la température à court terme GB∕T 32368-2015 ℃ 120 120 120 120 120 120
Tableau des paramètres de produit de ruban en feuille de cuivre monoconducteur
Articles de test Méthode d’essai Unité Type de produit P0703 P0705 P0706 P0707 P0709 P0712 Couleur Inspection visuelle – Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Type de colle – – Acrylique Acrylique Acrylique Acrylique Acrylique Acrylique Matériel de base – – Feuille de cuivre Feuille de cuivre Feuille de cuivrel Feuille de cuivre Feuille de cuivre Feuille de cuivre Épaisseur du substrat ASTM D-3652 mm 0.009 0.018 0.025 0.035 0.05 0.075 Épaisseur totale ASTM D-3652 mm 0.03 0.05 0.06 0.07 0.09 0.12 Résistance au pelage (180°) ASTM D-3330 N/inch（N/cm） 8(3.2) 12(4.8) 12(4.8) 12(4.8) 12(4.8) 15(6) Maintien de la température ambiante GB/T4851-1998 H 12 12 12 12 12 24 Résistance superficielle (surface de la feuille de cuivre) GB/T 1410-2006 mΩ ≤100 ≤100 ≤100 ≤100 ≤100 ≤100 Résistance à la température à long terme GB∕T 32368-2015 ℃ 80 80 80 80 80 80 Résistance à la température à court terme GB∕T 32368-2015 ℃ 120 120 120 120 120 120
Tableau des paramètres de produit de ruban adhésif en feuille de cuivre à double conducteur
Articles de test Méthode d’essai Unité Type de produit P0703D P0705D P0706D P0707D P0709D P0712D Couleur Inspection visuelle – Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Couleur naturelle cuivrée Type de colle – – Adhésif acrylate conducteur Adhésif acrylate conducteur Adhésif acrylate conducteur Adhésif acrylate conducteur Adhésif acrylate conducteur Adhésif acrylate conducteur Matériel de base – – Feuille de cuivre Feuille de cuivre Feuille de cuivre Feuille de cuivre Feuille de cuivre Feuille de cuivre Épaisseur du substrat ASTM D-3652 mm 0.009 0.018 0.025 0.035 0.05 0.075 Épaisseur totale ASTM D-3652 mm 0.03 0.05 0.06 0.07 0.09 0.12 Résistance au pelage (180°) ASTM D-3330 N/inch（N/cm） 8(3.2) 12(4.8) 12(4.8) 12(4.8) 12(4.8) 15(6) Maintien de la température ambiante GB/T4851-1998 H 4 12 12 12 12 24 Résistance superficielle (horizontale, surface adhésive) GB/T 1410-2006 mΩ ≤100 ≤100 ≤100 ≤100 ≤100 ≤100 Résistance superficielle (verticale) GB/T 1410-2006 mΩ ≤100 ≤100 ≤100 ≤100 ≤100 ≤100 Conductivité thermique de base ASTMD5470 W/mk 400 400 400 400 400 400 Résistance à la température à long terme GB∕T 32368-2015 ℃ 80 80 80 80 80 80 Résistance à la température à court terme GB∕T 32368-2015 ℃ 120 120 120 120 120 120
Remarque : Les résultats des tests ci-dessus ne sont que des valeurs typiques et non des valeurs garanties. Si de nouvelles compréhensions et de nouvelles expériences surviennent, Yousan révisera ces informations en conséquence sans autre préavis. Yousan recommande fortement aux clients d’effectuer des tests indépendants pour comprendre l’adéquation du produit avant de l’utiliser. Yousan n’assume aucune responsabilité pour tout dommage ou blessure résultant de l’utilisation du produit.
Tableau de comparaison des paramètres entre les produits Yousan et les produits 3M
Marque Modèle Matériel de base Épaisseur du substrat (mm) Épaisseur totale (mm) Type de colle Force de pelage (N/cm) Résistance superficielle (Ω) Écart de température 3M 1181 feuille de cuivre 0.04mm 0.066mm Acrylique (conducteur) 3.8 0.005 Moins 40 ～ 130 ℃ Yousan P0707D feuille de cuivre 0.035mm 0.07mm Acrylique (conducteur) 4.8 ≤0.1 Moins 40 ～ 130 ℃
